Qu’est ce qu’une courroie striée ?
Publié le
Résumé de l’article

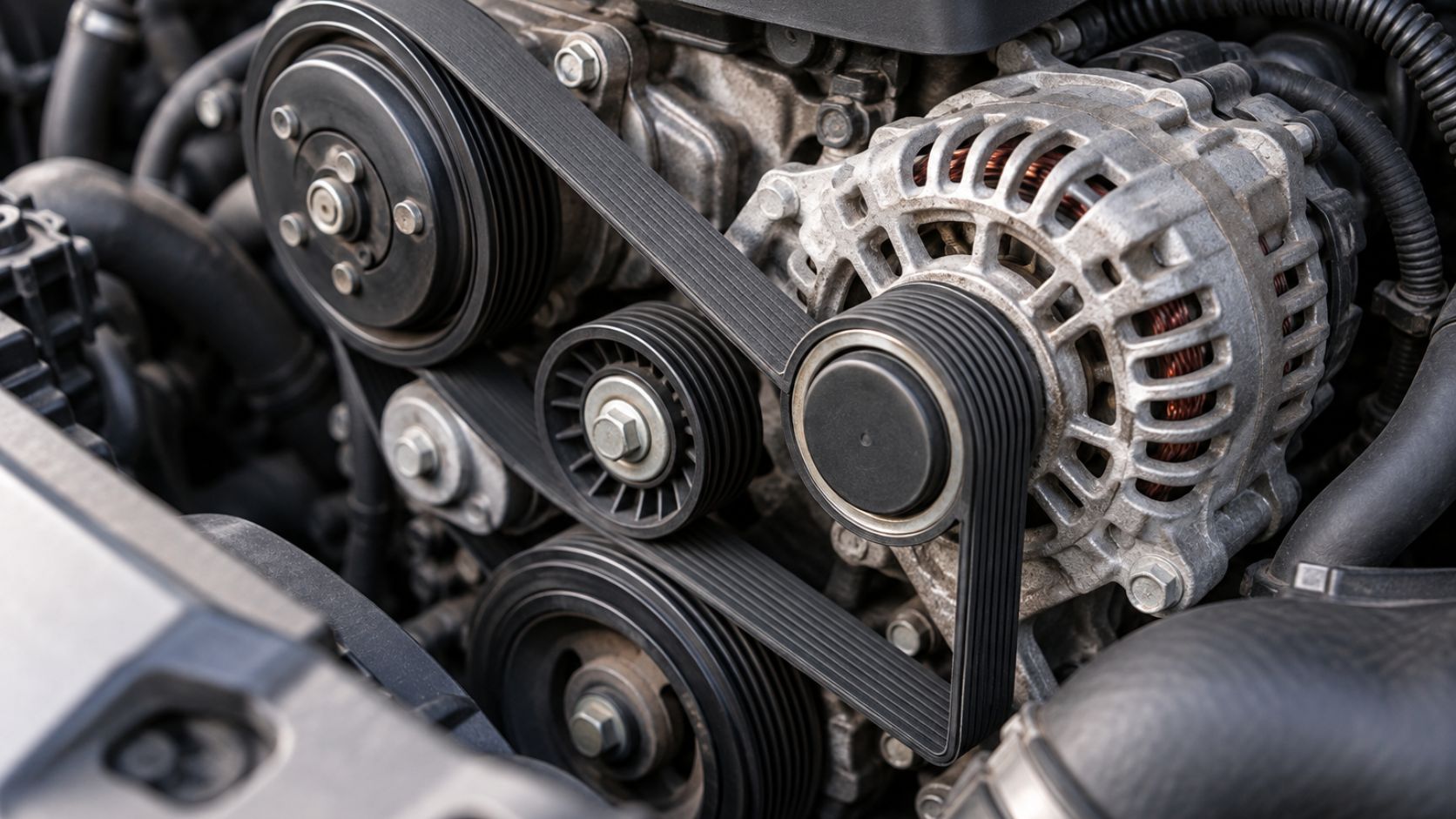

La courroie striée, aussi appelée courroie poly-V, est principalement utilisée sur une voiture comme courroie d’accessoires. Elle entraîne notamment l’alternateur, le compresseur de climatisation et, selon les moteurs, d’autres équipements périphériques.
Elle se reconnaît à ses nervures longitudinales et se distingue d’une courroie crantée, comme une courroie de distribution, qui assure une synchronisation précise du moteur. Pour la remplacer correctement, il faut vérifier son profil, sa longueur et le nombre de nervures.
Une courroie striée usée peut présenter des fissures, un effilochage, une perte de tension ou provoquer un sifflement et du patinage. Qu’est-ce qu’une courroie striée et comment fonctionne-t-elle ?
Une courroie striée se caractérise par sa face intérieure ornée de nervures longitudinales, souvent en forme de V. Ces nervures, que l’on nomme aussi stries ou brins, s’engagent parfaitement dans les rainures correspondantes des poulies. Cette conception offre une surface de contact considérablement plus grande qu’une courroie traditionnelle, ce qui est un atout majeur pour la transmission d’énergie.
Le principe de fonctionnement repose sur la friction générée par cette vaste surface de contact entre les stries de la courroie et les gorges de la poulie. Chaque strie agit comme un petit brin indépendant, augmentant l’adhérence et la capacité à transférer le mouvement rotatif d’un axe à un autre. Cela permet une transmission de puissance élevée et efficace, tout en conservant une grande flexibilité. On la distingue ainsi d’autres systèmes, comme pourrait l’être une courroie plate, par sa capacité à combiner les avantages de plusieurs conceptions.
Les caractéristiques uniques des courroies striées
La singularité de la courroie striée réside dans sa capacité à offrir une performance remarquable tout en optimisant l’encombrement. Elle fusionne la souplesse d’une courroie plate avec la puissance d’une courroie trapézoïdale, créant ainsi un composant de transmission polyvalent.
- Flexibilité accrue : Sa structure multi-brins lui permet de s’adapter à des configurations de transmission complexes, y compris celles nécessitant des poulies de petit diamètre ou des serpentins.
- Transmission de puissance élevée : Grâce à la multiplication des points de contact, elle peut transférer une force motrice importante avec un minimum de glissement.
- Compacité : Pour une puissance équivalente, une courroie striée occupe moins d’espace qu’un ensemble de courroies trapézoïdales individuelles, simplifiant la conception des machines.
- Réduction des vibrations : La répartition des contraintes sur plusieurs stries contribue à une meilleure stabilité et à une diminution des vibrations du système.
- Durabilité : Généralement fabriquées à partir d’élastomères renforcés, souvent du caoutchouc noir, ces courroies sont conçues pour résister à l’usure, aux températures variées et aux contraintes mécaniques.
La conception innovante de ces courroies réduit également les besoins en tension initiale, ce qui diminue la charge sur les roulements des poulies et prolonge la durée de vie de l’ensemble du système de transmission.
Comment identifier une courroie striée : profils et dimensions
Pour remplacer ou spécifier correctement une courroie striée, il est essentiel de comprendre ses caractéristiques dimensionnelles et son profil. Plusieurs paramètres permettent de l’identifier précisément : sa longueur, le nombre de ses brins (ou nervures) et son profil.
Les profils sont standardisés et désignés par des lettres spécifiques, les plus courants étant PH, PJ, PK, PL et PM. Chaque profil correspond à des dimensions précises de stries et d’espacement, garantissant une compatibilité parfaite avec les poulies associées. Le profil PK, par exemple, est très répandu dans l’industrie automobile pour les courroies d’accessoires.
Mesurer pour identifier
L’identification passe souvent par la mesure de la courroie existante. Voici les éléments clés à relever :
- La longueur : Elle se mesure généralement sur la circonférence extérieure ou intérieure, selon les spécifications du fabricant.
- Le nombre de brins : Il suffit de compter les nervures sur la face intérieure de la courroie.
- Le pas des brins : C’est la distance entre le centre de deux brins adjacents. Cette mesure, associée au nombre de brins, permet de déterminer le profil exact.
- L’épaisseur et la largeur totale : Elles complètent l’identification du profil.
Un tableau comparatif des profils peut aider à visualiser ces distinctions :
| Profil | Pas (mm) | Épaisseur (mm) | Applications courantes |
|---|---|---|---|
| PH | 1,60 | 2,50 | Petits appareils électroménagers, outils légers |
| PJ | 2,34 | 3,50 | Machines industrielles légères, machines à laver |
| PK | 3,56 | 5,00 | Automobile (alternateur, direction assistée), compresseurs |
| PL | 4,70 | 7,00 | Machines industrielles moyennes, ventilateurs |
| PM | 9,40 | 16,00 | Machines industrielles lourdes, concasseurs |
Ces profils sont conçus pour répondre à des exigences de puissance et d’environnement spécifiques, depuis les petites applications de bureau jusqu’aux entraînements de machines lourdes.
Les applications polyvalentes de la courroie striée
La courroie striée trouve sa place dans un éventail impressionnant d’équipements et de secteurs. Sa robustesse et son efficacité la rendent indispensable pour de nombreuses transmissions de puissance.
« La polyvalence de la courroie striée découle de sa conception hybride, offrant à la fois la souplesse nécessaire aux serpentins complexes et la capacité de transmission de puissance exigée par les entraînements intensifs. »
Dans le domaine automobile, les courroies striées sont couramment utilisées comme courroies d’accessoires. Elles entraînent des composants vitaux comme l’alternateur, la pompe de direction assistée, le compresseur de climatisation ou la pompe à eau. Leur capacité à fonctionner sur plusieurs poulies simultanément, grâce à leur flexibilité et à leur adhérence multi-brins, est particulièrement appréciée dans les compartiments moteur compacts.
L’industrie fait également un usage intensif de ces courroies. Elles équipent des machines-outils, des compresseurs d’air, des ventilateurs industriels, des équipements de conditionnement et de manutention. Leur fiabilité dans des environnements exigeants, parfois soumis à de fortes variations de température ou à des charges importantes, est un atout majeur.
Enfin, dans le secteur domestique, on les retrouve dans des appareils électroménagers tels que les machines à laver, les sèche-linge ou certains aspirateurs. Elles contribuent à la transmission silencieuse et efficace du mouvement, améliorant la performance et la durabilité de ces équipements.
Courroie striée ou courroie crantée : comprendre les distinctions
Bien que les courroies striées et les courroies crantées soient toutes deux des composants de transmission, leurs architectures et leurs fonctions diffèrent fondamentalement. Comprendre ces distinctions est essentiel pour choisir le bon type de courroie pour une application donnée.
La courroie striée : transmission par friction
Comme nous l’avons vu, la courroie striée, ou poly-V, transmet la puissance par l’adhérence de ses nervures longitudinales dans les gorges des poulies. Son fonctionnement dépend de la friction et de la tension de la courroie. Elle est idéale pour les applications où une transmission de puissance élevée est requise, avec la flexibilité de fonctionner sur plusieurs accessoires et une certaine tolérance au glissement en cas de surcharge.

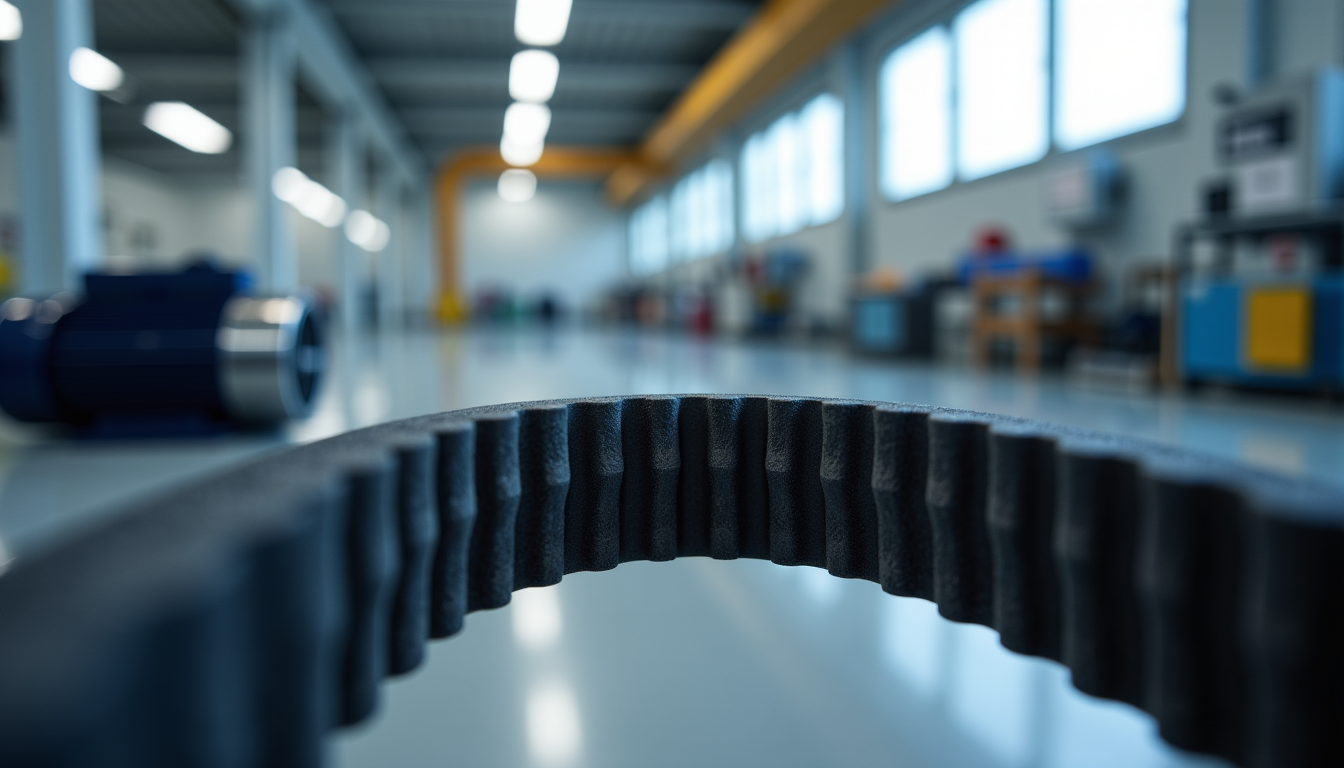

Elle n’assure pas une synchronisation exacte entre les arbres. Si une légère variation de vitesse est acceptable, ou si la synchronisation n’est pas la priorité absolue, la courroie striée est un choix efficace et compact.
La courroie crantée : transmission synchrone
À l’inverse, la courroie crantée, souvent appelée courroie de distribution dans le contexte automobile, possède des dents ou des crans sur sa face interne. Ces dents s’engrènent précisément dans les dentures des poulies correspondantes, assurant une transmission de mouvement positive et synchrone. Cela signifie qu’il n’y a aucun glissement entre la courroie et les poulies.
La fonction principale d’une courroie crantée est de maintenir une synchronisation parfaite entre différents éléments, comme c’est le cas pour la courroie de distribution qui synchronise le vilebrequin et l’arbre à cames d’un moteur. Elle est fabriquée en élastomère renforcé, souvent avec des fibres de verre ou d’aramide, pour résister aux contraintes extrêmes et assurer une précision irréprochable. Le choix entre ces deux types dépend donc entièrement de l’exigence de l’application : puissance et flexibilité pour la striée, synchronisation et précision pour la crantée.
Foire aux questions sur la courroie striée
Pourquoi choisir une courroie striée plutôt qu’une autre ?
Le choix d’une courroie striée s’impose souvent pour sa capacité à transmettre une puissance élevée avec un encombrement minimal. Elle offre une grande flexibilité et une excellente résistance à l’usure, la rendant idéale pour les systèmes à plusieurs poulies et les applications nécessitant une longue durée de vie.
Comment identifier le profil exact d’une courroie striée si la référence est illisible ?
Si la référence est effacée, vous pouvez identifier le profil en mesurant la longueur de la courroie, le nombre de ses nervures (brins) et le pas entre ces nervures. Comparer ces mesures avec les tableaux de profils standards (PH, PJ, PK, PL, PM) permet de retrouver la bonne spécification.
Une courroie striée peut-elle remplacer une courroie trapézoïdale ?
Dans certains cas, une courroie striée peut remplacer un ensemble de courroies trapézoïdales, offrant une solution plus compacte et potentiellement plus efficace pour une transmission de puissance équivalente. Cependant, cela dépend des spécificités de l’entraînement et nécessite une vérification de compatibilité avec les poulies existantes.
Quels sont les signes d’usure d’une courroie striée ?
Les signes d’usure incluent des fissures sur les nervures, des effilochages sur les bords, un glaçage de la surface, ou une perte de tension manifeste. Un sifflement ou un patinage peuvent également indiquer qu’elle doit être inspectée et potentiellement remplacée.
L’importance d’une transmission optimisée
La courroie striée se révèle être un composant essentiel dans le monde de la mécanique, offrant une solution performante pour la transmission de puissance dans un large éventail d’applications. Sa conception ingénieuse, qui combine la flexibilité et la capacité à gérer des charges importantes, en fait un choix privilégié pour de nombreux ingénieurs. Bien comprendre ses spécificités permet d’assurer des systèmes fiables et durables.
