Emplacement du relais d’essuie-glace sur Berlingo : où le trouver ?
Résumé de l’article
Sur un Berlingo, le relais d’essuie-glace n’est pas toujours une pièce amovible facile à repérer. Selon l’année et la génération, la commande peut être intégrée au BSI. Avant de remplacer une pièce, mieux vaut contrôler le fusible, les connecteurs, l’alimentation, le commodo et le moteur d’essuie-glace.

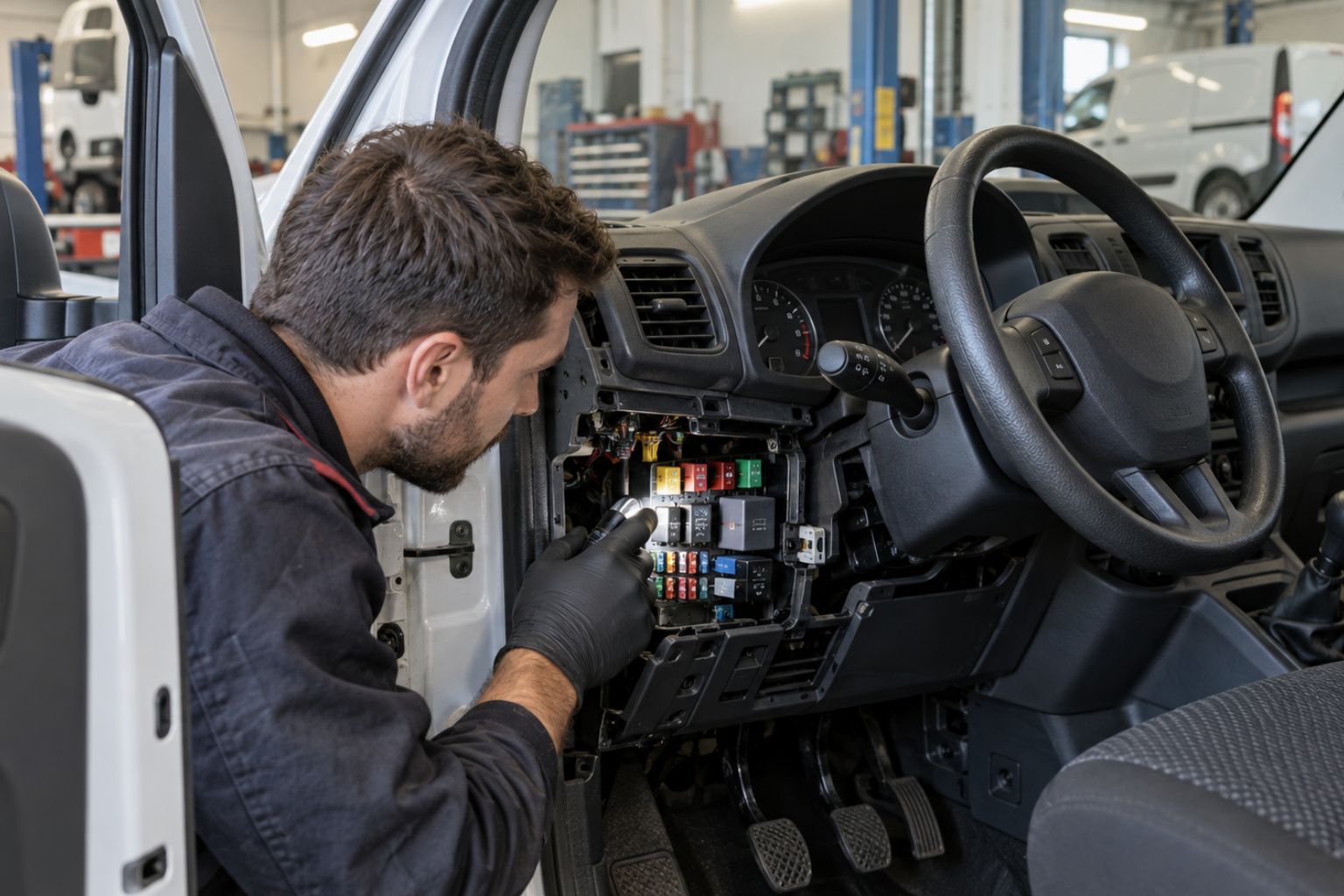

Où se trouve le relais d’essuie-glace sur un Berlingo ?
Sur un Citroën Berlingo, l’emplacement du relais d’essuie-glace dépend de l’année et de la génération du véhicule. Il n’existe donc pas un emplacement unique valable pour tous les modèles.
Sur les versions les plus anciennes, certains relais sont regroupés dans les boîtiers électriques situés dans l’habitacle ou dans le compartiment moteur. Sur d’autres Berlingo équipés d’un BSI, la commande des essuie-glaces peut être intégrée directement au boîtier électronique. Dans ce cas, vous ne trouverez pas forcément un petit relais amovible que l’on peut simplement retirer et remplacer.
Avant de démonter le BSI ou la boîte à fusibles, identifiez précisément l’année, la génération et la motorisation de votre Berlingo. Le schéma électrique correspondant permet de savoir si votre version possède un relais séparé ou si la fonction est pilotée directement par le BSI.
Si vous cherchez un relais visible sans en trouver, cela ne signifie donc pas forcément qu’il manque : sur certaines versions, il est intégré au système de gestion électrique du véhicule.
Comment savoir si le relais d’essuie-glace est vraiment en cause ?
Un relais défaillant peut provoquer des essuie-glaces totalement inactifs, un fonctionnement intermittent ou la perte de certaines vitesses. Ces symptômes ne suffisent toutefois pas à confirmer que le relais est responsable.
Commencez par contrôler le fusible des essuie-glaces. S’il est intact, vérifiez ensuite si le moteur reçoit bien une alimentation lorsque vous actionnez le commodo. Une absence de courant peut orienter vers le commodo, le faisceau, un connecteur ou le BSI selon la version du Berlingo.
Si le moteur est correctement alimenté mais ne tourne pas, le moteur d’essuie-glace devient plus suspect que le relais. À l’inverse, si le fonctionnement revient par intermittence ou si certaines vitesses disparaissent, un défaut de commande électrique reste possible.
Si votre Berlingo présente également des soucis électriques dans l’habitacle, notre guide sur le problème ventilation Berlingo 1.6 HDi permet de vérifier d’autres causes liées aux fusibles, à l’alimentation ou aux connecteurs.
Que vérifier avant de démonter ou remplacer une pièce ?
Avant de remplacer un relais, un moteur ou un BSI, commencez par les contrôles les plus simples. Vérifiez d’abord le fusible des essuie-glaces, puis l’état des connecteurs visibles et du faisceau. Une cosse oxydée ou mal branchée peut suffire à couper le fonctionnement.
Contrôlez ensuite l’alimentation électrique lorsque vous actionnez le commodo. Si aucun courant n’arrive au moteur, la panne peut venir du commodo, du câblage ou du système de commande. Si le courant arrive correctement mais que le moteur ne réagit pas, le moteur d’essuie-glace devient le principal suspect.
Le relais ou le BSI ne devrait être envisagé qu’après ces vérifications. Cet ordre évite de démonter inutilement le tableau de bord ou de remplacer une pièce coûteuse alors qu’un fusible, un connecteur ou le moteur est en cause.
Conseil de pro
Si les essuie-glaces fonctionnent de manière intermittente, ne concluez pas trop vite à un relais HS. Un connecteur oxydé, un commodo défaillant ou un moteur fatigué peuvent provoquer des symptômes proches.
FAQ
Quels sont les symptômes d’un relais d’essuie-glace HS ?
Des essuie-glaces totalement inactifs, intermittents ou certaines vitesses absentes peuvent orienter vers un problème de commande. Ces symptômes ne permettent toutefois pas d’identifier le relais avec certitude.
Où se trouve le fusible du moteur d’essuie-glace sur un Berlingo ?
Son emplacement dépend de la génération du véhicule. Il peut se trouver dans la boîte à fusibles de l’habitacle ou dans celle du compartiment moteur. Le schéma correspondant à votre année reste la référence.
Comment savoir si le commodo d’essuie-glace est HS ?
Un commodo défaillant peut provoquer une absence de réaction, des vitesses qui ne répondent plus ou un fonctionnement aléatoire. Un contrôle électrique permet de vérifier si la commande est bien transmise.
Comment savoir si le moteur d’essuie-glace est mort ?
Si le moteur reçoit correctement du courant mais ne tourne pas, il devient fortement suspect. Des bruits inhabituels ou un fonctionnement lent peuvent aussi signaler son usure.
Pourquoi les essuie-glaces d’un Berlingo peuvent-ils s’activer seuls ?
Un problème de commodo, de faisceau, de connecteur ou de BSI peut provoquer des déclenchements intempestifs. Un diagnostic électrique est alors préférable avant tout remplacement.
