Branchement d’une pompe de gavage en direct : comment la tester ?

Résumé de l’article

Le branchement d’une pompe de gavage en direct permet de vérifier rapidement si la pompe fonctionne indépendamment de son relais, de son faisceau et de sa commande électrique. Si elle tourne en 12 V mais reste inactive avec le contact, la panne doit plutôt être recherchée du côté du fusible, du relais, de la masse ou du câblage. Ce branchement doit rester temporaire et uniquement servir au diagnostic.

Peut-on brancher une pompe de gavage directement sur la batterie ?

Oui, une pompe de gavage peut être alimentée directement en 12 V depuis la batterie, mais uniquement pour effectuer un test ponctuel. L’objectif est de contourner temporairement le relais, le faisceau et la commande électrique afin de vérifier si la pompe est capable de fonctionner.

Si elle se met à tourner lorsqu’elle est alimentée en direct, cela indique que le moteur électrique de la pompe fonctionne au moins mécaniquement. Il faut alors poursuivre le diagnostic du côté du fusible, du relais, de l’alimentation, de la masse ou du faisceau.

À l’inverse, une pompe qui reste silencieuse malgré une alimentation 12 V correcte peut être défaillante. Il faut toutefois s’assurer que le branchement est bien réalisé avant de la condamner.

Ce montage doit rester strictement temporaire. Une pompe de gavage ne doit pas être laissée branchée directement sur la batterie pour rouler, car cela peut contourner les sécurités prévues par le véhicule et maintenir la pompe alimentée indépendamment du contact.

Le test doit également être réalisé avec prudence : évitez toute étincelle à proximité du carburant, utilisez des fils adaptés et ne laissez pas la pompe fonctionner inutilement à sec.

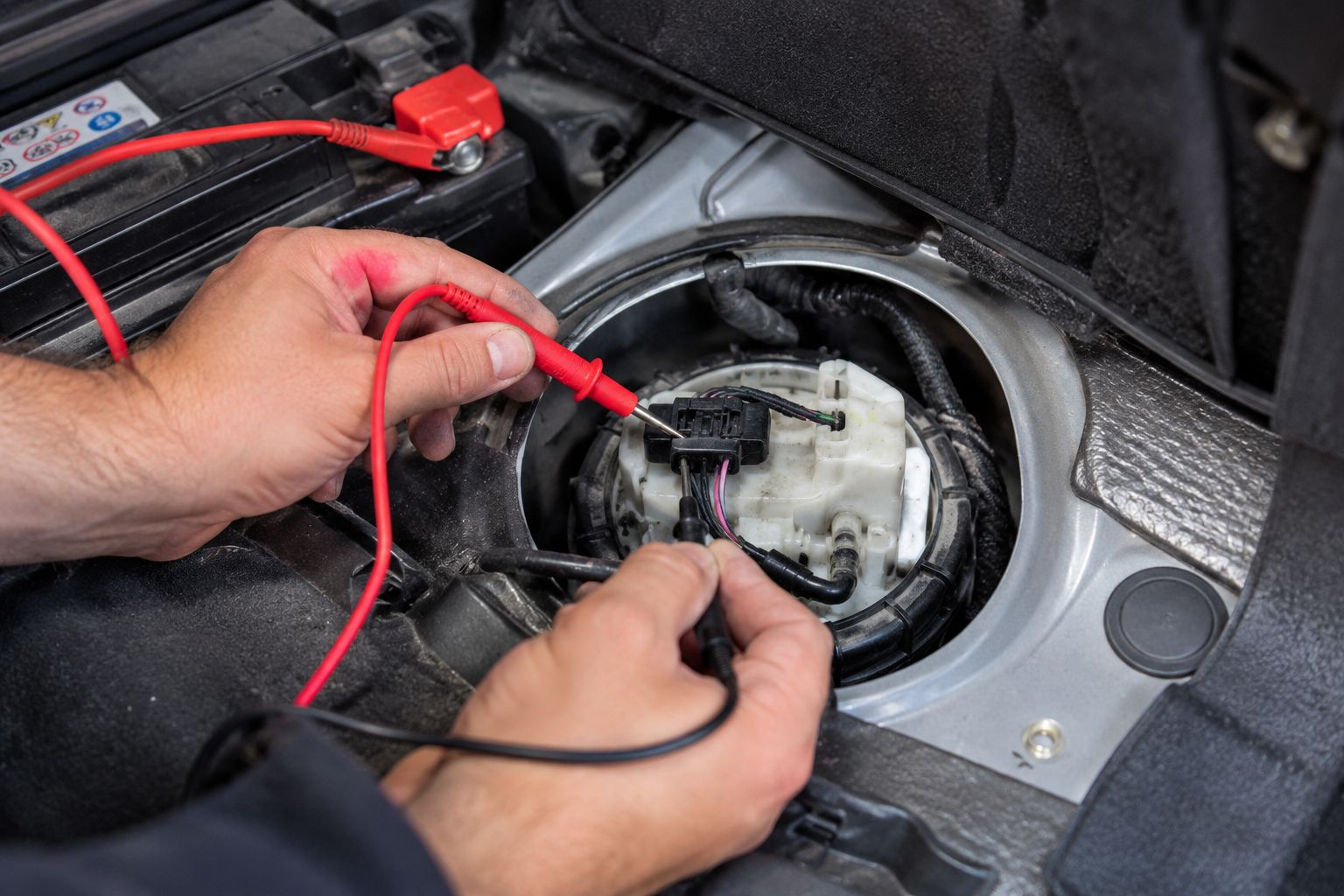

Comment tester une pompe de gavage en direct ?

Pour tester une pompe de gavage en direct, commencez par identifier le positif et la masse au niveau de son connecteur. Ne vous fiez pas uniquement à la couleur des fils, qui peut varier selon les véhicules : en cas de doute, utilisez un multimètre ou le schéma électrique du modèle concerné.

L’alimentation doit se faire avec une source 12 V adaptée, idéalement protégée par un fusible. Le test doit rester bref : il suffit de vérifier si la pompe se met à fonctionner lorsqu’elle reçoit directement le courant.

Évitez aussi de faire tourner la pompe inutilement à sec. Une pompe immergée est normalement refroidie et lubrifiée par le carburant.

Pendant le test, écoutez son fonctionnement. Une pompe en état doit généralement produire un bourdonnement régulier. Si le circuit est accessible, vous pouvez également vérifier qu’elle met bien le carburant en pression.

La pompe fonctionne en direct mais pas avec le contact

Si la pompe tourne en alimentation directe mais reste inactive avec le contact, le problème se situe probablement dans son circuit électrique plutôt que dans la pompe elle-même.

Commencez par contrôler le fusible et le relais, puis vérifiez que le 12 V arrive bien au connecteur lorsque la pompe est censée être alimentée. Une mauvaise masse peut également empêcher son fonctionnement.

Inspectez ensuite le connecteur et le faisceau. Une cosse oxydée, un fil coupé ou un faux contact peut suffire à interrompre l’alimentation. Si ces éléments sont corrects, il faut alors envisager un défaut de commande électrique.

Sur le 1.6 HDi, d’autres organes commandés électriquement peuvent aussi être concernés par un problème d’alimentation, notamment le fusible de l’électrovanne de turbo.

Peut-on shunter le relais de pompe de gavage ?

Oui, le shunt du relais peut servir de test de diagnostic. Le principe consiste à relier temporairement les bornes de puissance du relais afin d’alimenter la pompe sans passer par la commande normale du relais.

Ce test est différent d’un branchement direct sur la batterie. Avec une alimentation directe, vous appliquez le 12 V directement à la pompe. Avec un shunt, vous utilisez une partie du circuit électrique d’origine pour vérifier si la pompe fonctionne lorsque la commande du relais est contournée.

Si la pompe se met à tourner avec le relais shunté, le problème peut venir du relais lui-même ou de sa commande. Si elle ne fonctionne toujours pas, il faut poursuivre les contrôles du côté de l’alimentation, du faisceau, de la masse ou de la pompe.

Il ne faut jamais shunter un relais au hasard. Les bornes doivent être correctement identifiées avant toute manipulation, car une mauvaise connexion peut provoquer un court-circuit ou endommager le circuit.

Le shunt doit donc rester un test temporaire, uniquement destiné à orienter le diagnostic.

Un défaut de commande moteur peut parfois accompagner d’autres anomalies, notamment un code P0401 sur Citroën lorsque le système EGR présente lui aussi un problème.

Peut-on rouler avec une pompe de gavage branchée en direct ?

Non, ce n’est pas recommandé. Une pompe alimentée directement depuis la batterie peut rester sous tension indépendamment du contact, selon la façon dont le branchement a été réalisé.

Avec un montage improvisé, il existe aussi un risque de court-circuit, d’échauffement des fils ou de mauvais contact. Le problème principal est surtout que le branchement direct contourne une partie du circuit d’origine et peut empêcher certaines sécurités de couper normalement l’alimentation de la pompe.

Ce type de montage doit donc rester temporaire et réservé au diagnostic. Une fois le test terminé, il faut rechercher la cause réelle de la panne dans le fusible, le relais, le faisceau, la masse ou la commande électrique, puis remettre le circuit dans sa configuration d’origine.

Le branchement direct sert uniquement à poser un diagnostic avant de réparer le circuit d’alimentation de la pompe.

Sur un diesel comme le 1.6 HDi, une perte de puissance ou un mauvais démarrage peut aussi venir d’autres organes que la pompe de gavage.

Conseil de pro
Avant de condamner une pompe de gavage, vérifiez toujours que le 12 V et la masse arrivent réellement au connecteur. Une pompe silencieuse peut être parfaitement fonctionnelle si son alimentation électrique est interrompue.

FAQ

Est-ce qu’une pompe de gavage fonctionne en permanence ?
Pas forcément. Selon le véhicule, elle peut fonctionner quelques secondes à la mise du contact, puis être commandée en fonction du démarrage et du fonctionnement du moteur.

Quels sont les symptômes d’une pompe de gavage HS ?
Un démarrage difficile ou impossible, des coupures moteur, un manque de puissance ou l’absence de bruit d’amorçage peuvent orienter vers une pompe défaillante.

Comment brancher une pompe immergée à 3 fils ?
Un connecteur à trois fils ne signifie pas nécessairement qu’il possède seulement un positif et une masse. Le troisième fil peut servir à une information de niveau ou à une autre fonction. Il faut identifier le schéma correspondant au véhicule.

Pourquoi une pompe immergée ne démarre-t-elle pas ?
La cause peut venir de la pompe elle-même, mais aussi d’un fusible, d’un relais, d’une mauvaise masse, d’un connecteur oxydé ou d’un défaut de commande.

Comment réamorcer une pompe de gavage ?
La méthode dépend du véhicule. Sur certains modèles, plusieurs mises du contact suffisent à remettre le circuit en pression, tandis que d’autres nécessitent une procédure spécifique.
