Roulement à billes : références, usure, remplacement et erreurs à éviter

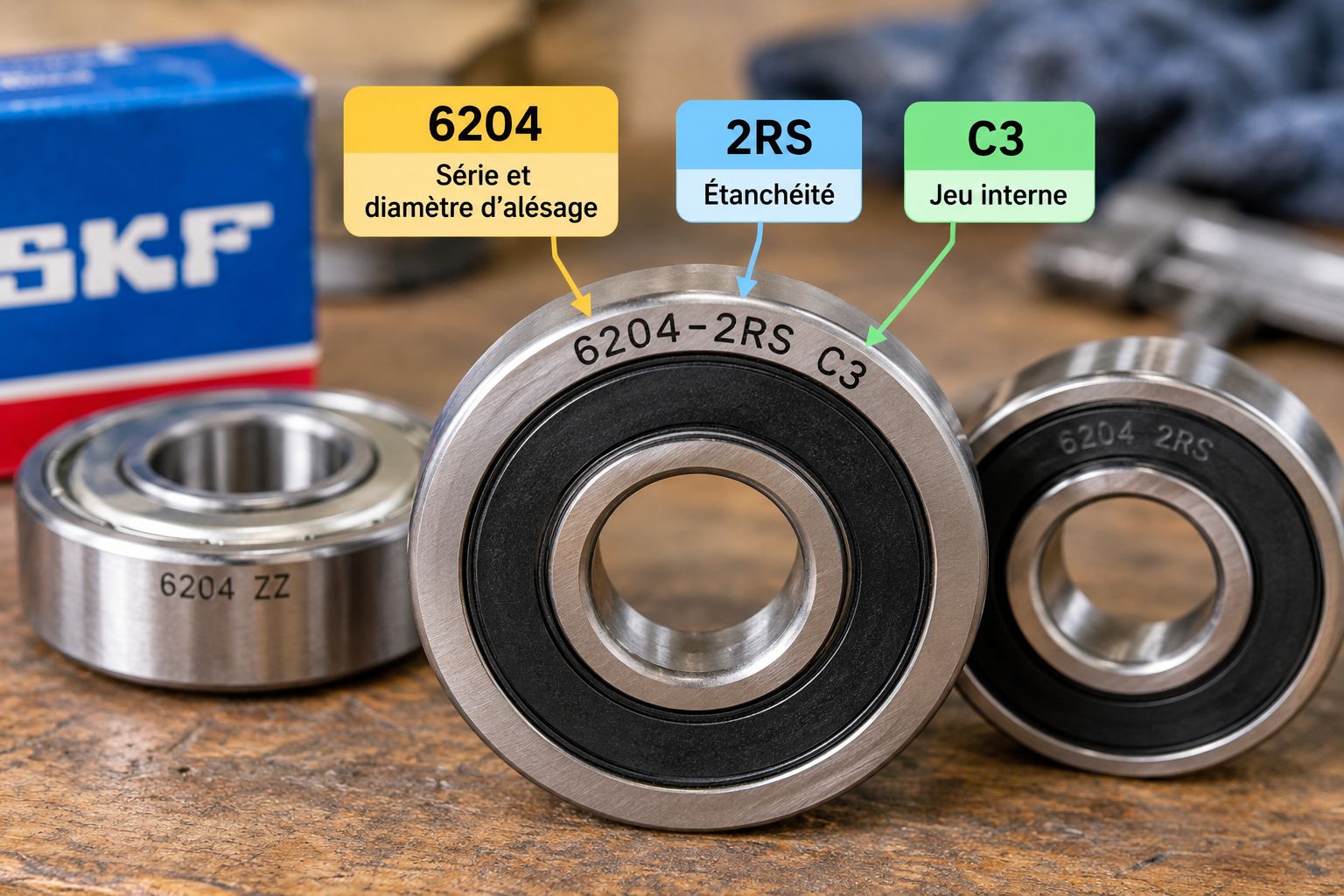

Une référence de roulement se lit en trois blocs : la série, le diamètre d’alésage, puis les suffixes d’étanchéité et de jeu. Un 6204-2RS C3, par exemple, est un roulement rigide à billes de 20 mm d’alésage, fermé par deux joints caoutchouc, avec un jeu interne supérieur à la normale. Savoir décoder ces caractères évite la majorité des erreurs de commande.

Où trouve-t-on des roulements à billes sur une voiture ou une moto ?

On en trouve partout où un arbre tourne vite sous une charge modérée : alternateur, pompe à eau, galets tendeurs, boîte de vitesses, roues de moto, direction de moto. Sur une voiture récente, les roulements de roue sont souvent des ensembles à double rangée intégrés au moyeu, vendus comme un kit complet.

Sur une moto, les roues utilisent en général deux roulements rigides à billes séparés par une entretoise. Ce sont des pièces standard, que l’on peut remplacer par un modèle équivalent si l’on sait lire la référence gravée sur la bague extérieure. Les accessoires d’atelier comme les tondeuses, compresseurs ou remorques de jardin utilisent aussi ces formats.

Que signifient les chiffres d’une référence ?

Les deux premiers chiffres indiquent le type et la série de dimensions, les deux derniers donnent l’alésage. Au-delà de 04, on multiplie ce code par cinq pour obtenir le diamètre intérieur en millimètres.

Quelques exemples concrets :

• 6000 : alésage de 10 mm
• 6001 : 12 mm
• 6002 : 15 mm
• 6003 : 17 mm
• 6204 : 04 × 5 = 20 mm
• 6305 : 05 × 5 = 25 mm

Le « 6 » désigne un roulement rigide à une rangée de billes. Le chiffre suivant indique la série : un 62 est plus large et plus robuste qu’un 60 de même alésage, un 63 l’est encore davantage. Un 6004 et un 6204 ont donc le même trou de 20 mm, mais pas le même diamètre extérieur. Ils ne sont pas interchangeables.

Pour s’y retrouver dans ces formats, les distributeurs spécialisés classent les références par série et par dimensions. Roulement du Net, boutique en ligne de l’entreprise niçoise Nice Roulements-Magnan, dont l’activité dans la transmission remonte à 1973, présente par exemple sa gamme de roulements à billes par type, avec des marques comme SKF, NTN ou Timken. Ce classement permet de vérifier les cotes avant de commander.

À quoi servent les suffixes 2RS, ZZ et C3 ?

Les suffixes décrivent la protection du roulement et son jeu interne. Ils comptent autant que les dimensions, car ils conditionnent la tenue dans le temps.

• 2RS (ou 2RS1, 2RSH selon les fabricants) : deux joints en caoutchouc frottants. Bonne protection contre l’eau et la poussière. C’est le choix habituel pour une roue de moto ou un galet exposé.
• ZZ (ou 2Z) : deux flasques métalliques non frottants. Moins de frottement, donc plus adapté aux vitesses élevées, mais protection plus faible contre l’humidité.
• RS ou Z seul : une seule face protégée. On l’utilise quand l’autre face est lubrifiée par le carter, comme dans certaines boîtes.
• C3 : jeu interne radial supérieur au jeu normal. Il compense la dilatation quand le roulement chauffe, par exemple sur un alternateur ou un moteur électrique.

Une erreur fréquente consiste à remplacer un 2RS par un ZZ parce qu’il était disponible. Sur une roue de moto lavée au nettoyeur haute pression, l’eau entre plus facilement et le roulement peut se dégrader en quelques mois.

Comment savoir qu’un roulement est usé ?

Le signe le plus fiable est un bruit de grondement qui augmente avec la vitesse. Sur une voiture, ce bruit change souvent en virage, car la charge se reporte d’un côté.

D’autres indices doivent alerter :

• un jeu perceptible quand on secoue la roue levée, à 12 h et 6 h ;
• un point dur ou une sensation de grain quand on fait tourner la roue à la main ;
• une trace de graisse sur la jante ou le moyeu, signe d’un joint abîmé ;
• une chauffe anormale du moyeu après un trajet.

Sur une moto, un roulement de roue avant fatigué se traduit aussi par une direction moins précise et un léger flou au freinage. C’est un point de contrôle à faire à chaque changement de pneu, puisque la roue est déjà déposée.

Combien coûte un remplacement ?

Un roulement rigide à billes courant de marque reconnue coûte entre quelques euros et une vingtaine d’euros selon la taille. Le coût réel dépend surtout de la main-d’œuvre.

À titre indicatif, pour une roue de moto, le remplacement des deux roulements et de leurs joints demande environ une heure d’atelier. Pour un moyeu de voiture avec roulement intégré, il faut compter un kit complet et une à deux heures de travail, parfois plus si le moyeu est grippé. Une presse est souvent nécessaire pour les roulements emmanchés sur les porte-moyeux.

Le prix bas d’un roulement sans marque est rarement une économie. Si la pièce lâche au bout d’un an, la main-d’œuvre est facturée deux fois.

Quelles erreurs éviter au montage ?

La règle principale : l’effort de montage doit passer par la bague que l’on emmanche. Taper sur la bague extérieure pour enfoncer la bague intérieure fait passer l’effort par les billes et marque les pistes.

Les autres erreurs courantes :

1. Chauffer au chalumeau. Un roulement se chauffe de façon homogène, idéalement avec un appareil à induction, sans dépasser environ 120 °C. Une flamme détrempe l’acier et brûle les joints.
2. Réutiliser un roulement déposé. L’extraction l’a presque toujours abîmé.
3. Oublier l’entretoise entre les deux roulements d’une roue de moto. Sans elle, le serrage de l’axe écrase les roulements.
4. Monter une pièce « équivalente » sans vérifier la largeur. Deux roulements de même alésage et même diamètre extérieur peuvent avoir des largeurs différentes.

Que faut-il noter avant de commander ?

Il faut relever la référence complète gravée sur la bague extérieure, suffixes compris. Si elle est illisible, un pied à coulisse suffit pour mesurer l’alésage, le diamètre extérieur et la largeur.

Avec ces trois cotes et le type de protection souhaité, on retrouve le modèle standard correspondant. Pour une roue de moto, notez aussi l’ordre de montage et le côté de l’entretoise avant de tout démonter. Une photo prise au téléphone suffit et évite une mauvaise surprise au remontage.
