Fusible électrovanne turbo 1.6 HDi : emplacement, panne et diagnostic

Résumé de l’article

Sur un 1.6 HDi, un problème d’alimentation de l’électrovanne de turbo peut provoquer une perte de puissance, un turbo qui ne charge plus correctement ou un passage en mode dégradé. Le fusible concerné se trouve généralement dans le BSM, mais son numéro varie selon le véhicule et le montage. Si le fusible est intact, il faut contrôler l’alimentation 12 V, le faisceau, l’électrovanne et le circuit de dépression avant d’incriminer le turbo.

Où se trouve le fusible de l’électrovanne turbo sur un 1.6 HDi ?

Sur le 1.6 HDi, il n’existe pas forcément un fusible réservé uniquement à l’électrovanne de commande du turbo. Son alimentation peut être intégrée à un circuit partagé avec plusieurs organes de gestion moteur.

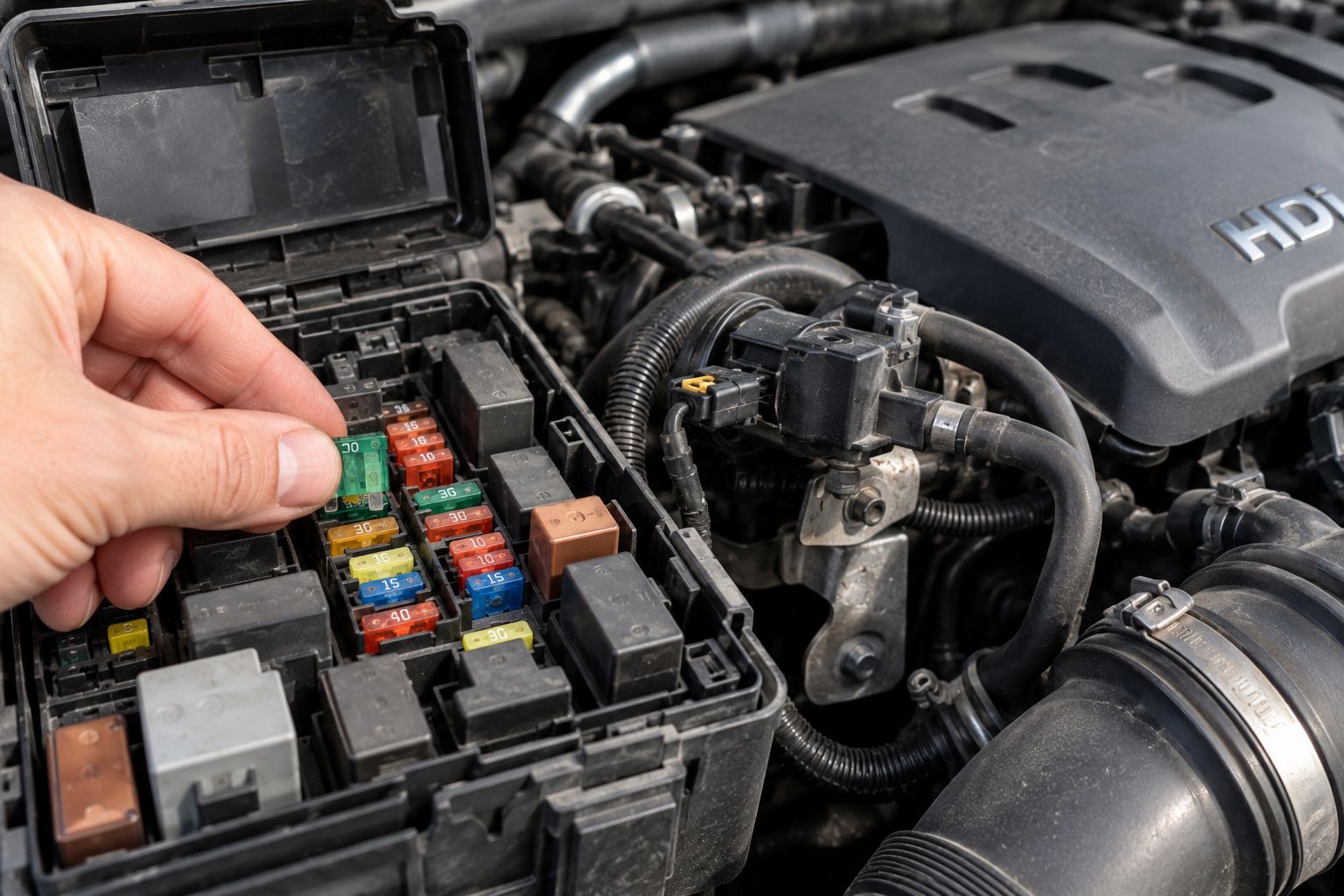

Sur de nombreux modèles Peugeot et Citroën équipés de ce moteur, le fusible à contrôler se trouve dans le BSM, le boîtier de servitude moteur situé dans le compartiment moteur. Son emplacement exact et son numéro varient toutefois selon le véhicule, l’année et la version du BSM.

Selon les montages, les sources mentionnent notamment un F15 de 30 A ou parfois un F1 de 20 A. Ces valeurs ne doivent donc pas être considérées comme universelles : avant toute intervention, vérifiez le schéma de fusibles correspondant précisément à votre modèle.

Si le fusible est intact, contrôlez ensuite si le 12 V arrive réellement au connecteur de l’électrovanne. Cette démarche est proche de celle utilisée lors d’un branchement d’une pompe de gavage en direct, où l’on cherche également à distinguer une panne de l’organe lui-même d’un problème de fusible, de relais ou de faisceau.

Si le fusible a sauté, remplacez-le uniquement par un fusible de même calibre. Un ampérage supérieur peut masquer un court-circuit et endommager le câblage ou d’autres composants du circuit.

Quels symptômes peut provoquer un problème d’alimentation de l’électrovanne turbo ?

Un défaut d’alimentation de l’électrovanne de turbo peut provoquer une perte nette de puissance, surtout à l’accélération. Le turbo peut ne plus charger correctement, voire ne plus intervenir du tout, ce qui donne l’impression que le moteur manque fortement de reprise.

Le véhicule peut également passer en mode dégradé, avec allumage du voyant moteur. Selon le défaut rencontré, des codes comme P0243, P0245 ou P0246 peuvent apparaître et orienter vers un problème de circuit ou de commande de l’électrovanne.

Une perte de puissance ne signifie toutefois pas automatiquement que l’électrovanne est HS. Le problème peut venir du fusible, du faisceau, du connecteur, de la commande électrique ou encore d’un autre organe moteur.

Sur certaines versions 1.6 HDi, une perte de puissance peut aussi être liée à d’autres défauts moteur, comme ceux détaillés parmi les problèmes moteur de la Peugeot 208.

Comment savoir si la panne vient du fusible, de l’électrovanne ou du faisceau ?

Commencez par contrôler le fusible, d’abord visuellement puis idéalement au multimètre. Un fusible peut sembler intact à l’œil tout en présentant un défaut de continuité.

Vérifiez ensuite la présence du 12 V au connecteur de l’électrovanne lorsque celle-ci est censée être alimentée. Si la tension n’arrive pas, le problème peut venir du faisceau, d’un connecteur oxydé, d’un fil coupé ou d’un défaut de commande.

Contrôlez aussi la masse et l’état général du câblage. Des fils frottés, abîmés ou oxydés peuvent provoquer une panne intermittente difficile à repérer.

Si l’alimentation est correcte, il faut alors vérifier le fonctionnement de l’électrovanne elle-même. Une électrovanne alimentée peut toutefois ne pas piloter correctement le turbo si le circuit de dépression présente une fuite ou une durite endommagée.

Un fusible intact n’exclut donc pas un problème de faisceau, de commande ou d’électrovanne.

Si le fusible grille de nouveau après remplacement

Si le fusible saute à nouveau, évitez de le remplacer en boucle. Il faut rechercher un court-circuit sur la ligne.

Inspectez le faisceau à la recherche d’un fil frotté ou pincé, vérifiez si l’électrovanne présente un défaut interne et contrôlez les autres organes pouvant partager cette alimentation via le BSM selon le montage.

Si plusieurs défauts apparaissent simultanément, il peut être utile de vérifier aussi le circuit EGR, notamment lorsqu’un code P0401 sur Citroën est présent.

Que faire si le fusible est bon mais que le turbo ne fonctionne toujours pas ?

Si le fusible est intact mais que le turbo ne fonctionne toujours pas correctement, il faut poursuivre le diagnostic du côté de l’électrovanne, du circuit de dépression et de l’actionneur du turbo.

Commencez par contrôler l’électrovanne elle-même, puis inspectez les durites de dépression. Une durite fissurée, poreuse ou débranchée peut suffire à empêcher la commande correcte du turbo, même si l’électrovanne est bien alimentée.

Vérifiez ensuite l’actionneur du turbo et le faisceau entre le BSM, le calculateur et l’électrovanne. Si vous disposez d’un outil de diagnostic, la lecture des codes défaut et des valeurs de commande peut aider à distinguer un problème électrique d’un défaut mécanique.

Il ne faut pas remplacer directement le turbo sans avoir contrôlé ces éléments. Une perte de puissance sur 1.6 HDi peut aussi venir de la vanne EGR, ce qui justifie de confirmer l’origine de la panne avant de remplacer l’électrovanne ou le turbo.

Conseil de pro
Ne remplacez pas immédiatement l’électrovanne ou le turbo en cas de perte de puissance. Un fusible, un fil abîmé, une mauvaise alimentation ou une durite de dépression peuvent produire des symptômes très proches.

FAQ

Où se trouve le BSM sur un 1.6 HDi ?
Le BSM se trouve généralement dans le compartiment moteur, à proximité de la batterie. Son implantation exacte varie selon le modèle Peugeot ou Citroën.

Peut-on tester une électrovanne de turbo au multimètre ?
Oui, le multimètre permet notamment de contrôler l’alimentation électrique et la continuité du circuit. Le contrôle complet dépend toutefois du type d’électrovanne et du véhicule.

Pourquoi le turbo ne se déclenche-t-il plus sur un 1.6 HDi ?
La cause peut venir de l’électrovanne, du faisceau, d’une durite de dépression, de l’actionneur du turbo, du BSM ou d’un autre défaut moteur.

Un fusible peut-il être bon visuellement mais défectueux ?
Oui. Un contrôle au multimètre est plus fiable qu’une simple inspection visuelle lorsqu’un doute subsiste.

Quels codes défaut sont liés à l’électrovanne de turbo ?
Les codes P0243, P0245 ou P0246 peuvent orienter vers un problème de circuit ou de commande de l’électrovanne de turbo selon le véhicule.
